サターンにはセガから純正のアナログ21ピンRGBケーブル(HSS-0109)が出ていましたが、正直に言ってあまり良い品質ではありません。ちょっとマニアックな話になってしまうのですが、GNDをあまりにもおろそかにしているせいで、映らないモニターがあったりしますし、基本的に音がNoisyです。

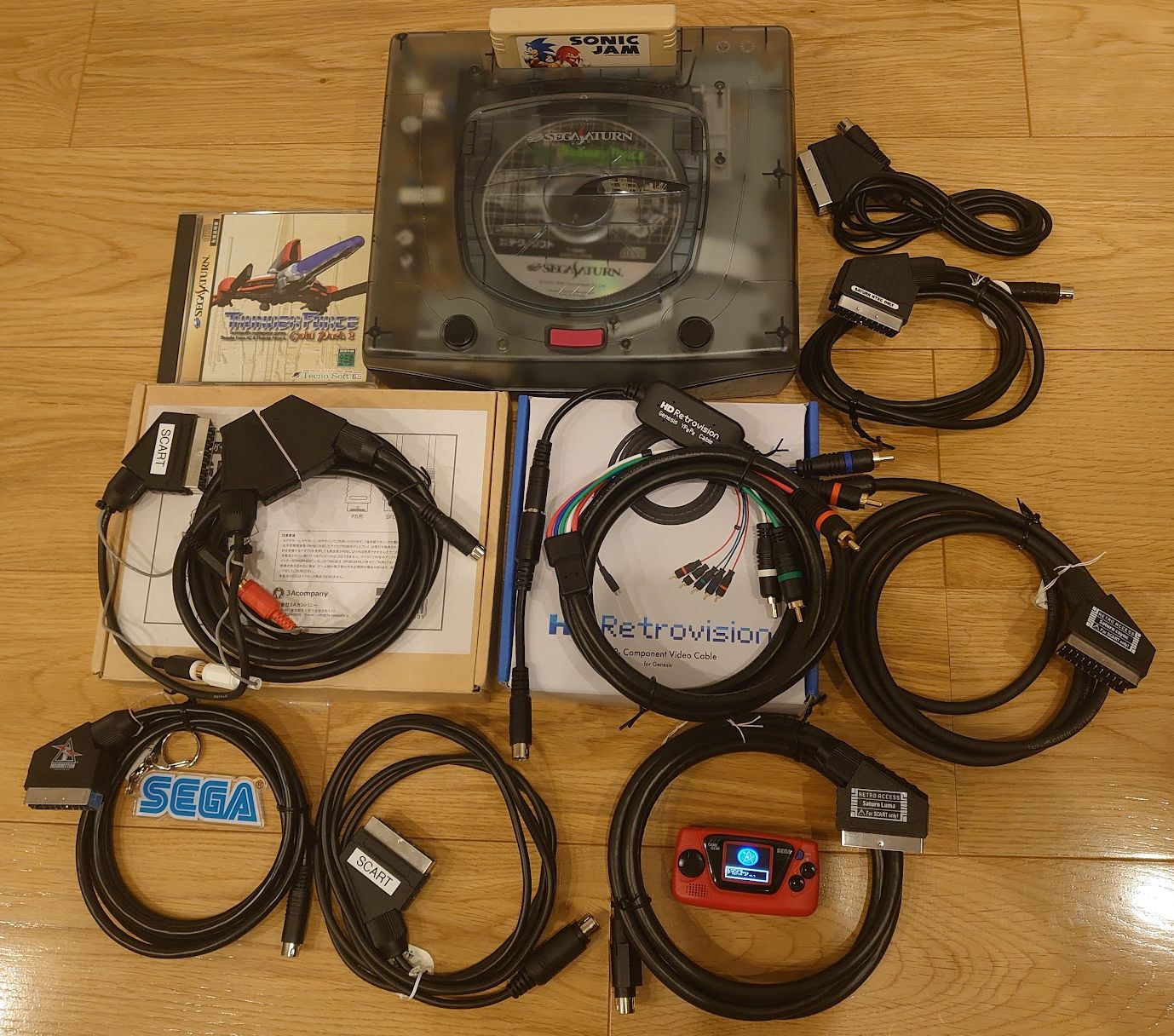

対処法ですが、以下の製品を利用することをお勧めします。これらは、無改造の状態で改造済み純正ケーブルより高品質です。
穴場開発事業団製 : AmazonやBEEP秋葉原店で購入できます
3Aカンパニー製 : 3A Online StoreやAmazonで購入できます
(2016年現在購入困難)東京RGBホスピス製 : かつて愛用していました。引っ越し時に紛失してしまいました……
3Aカンパニー製のケーブルは、うちのRhea搭載灰サターン(BIOS Ver.1.0)だと、周期的にセピア色になる問題が発生しました。ダービースタリオンモデルのサターン(BIOS Ver.1.1)だと前記の問題は発生しません。うち固有の問題なのか、BIOS Ver.1.0な本体なのが原因なのかなど、詳細は不明です。なお、接続先はXSYNC-1経由でのXCAPTURE-1(スルーOut)→ブラウン管モニタです。
上記のケーブルを購入することをお勧めしますが、以下に純正ケーブルの改造法も一応記載しておきます。かつてこのページを作成した時は、上記の製品は発売されていなかったため、自分で直すしかなかったのです。
必要になるものは、
です。あとは、はんだごてと半田、ニッパーなんかも必要です。
21PINコネクタは秋葉原だと200～500円くらいで買えます。2016年4月時点でもラジオセンター内の山本電機で売ってました。
まず、アナログRGB 21PINのアサインについて記述しておきます。
接続面から見ますと以下の通りです。
21番は外周です。
半田面から見ますと、こうですね。
で、ピンの持つ意味を表にします。
| ピン番号 | 信号 | SS用ケーブルでの配色 |
|---|---|---|
| 1 | 音声（L） | 赤色 |
| 2 | - | - |
| 3 | GND | - |
| 4 | - | - |
| 5 | 音声（R） | 白色 |
| 6 | - | - |
| 7 | GND | - |
| 8 | - | - |
| 9 | 同期信号 | 茶色 |
| 10 | - | - |
| 11 | +5V | 黒色 |
| 12 | - | - |
| 13 | GND | - |
| 14 | GND | - |
| 15 | 赤 | 黄色 |
| 16 | +5V | 黒色 |
| 17 | GND | - |
| 18 | GND | - |
| 19 | 緑 | 青色 |
| 20 | 青 | 緑色 |
| 21 | GND | シールド線 |
表の「SS用ケーブルでの配色」というのは、私が買った サターン用RGBケーブルが過去2個とも同じ配色だったので記述しましたが、貴方の購入したものが同じだとは限りません。実際にどのピンにどの色のケーブルが繋がっているかは各自ご確認ください。
実際の改造ですが、新しく買ってきた21PINコネクタに今までと同様に配線し直して、純正コネクタだとピンがついていないGNDに配線追加してやるだけです。
具体的に書きますと、まずケーブルを好きなところで切ります。それから、切り口から中の配線を解き出してください。外側の網目状にシールドしている線がGNDなので、ほどいたら外で寄り合わせます。その後、この線を13・17・18・21番ピンに配線します。他のどの端子とも接触しないよう、十分に注意してください。 後は、元の21ピンコネクタと全く同じように配線するだけで改造は終わります。3・7・14番ピンにもGND配線した方がより良いのですが、とりあえず家では上記だけでそれなりに安定して動いていました。なお、RGB各色にコンデンサを入れた方がよいようです。
以上1997年秋にセガ・サターンBBSにＭＲＴ氏が投稿されていた文章を元に、私の体験をふまえて加筆・修正しています。
